產品概述：

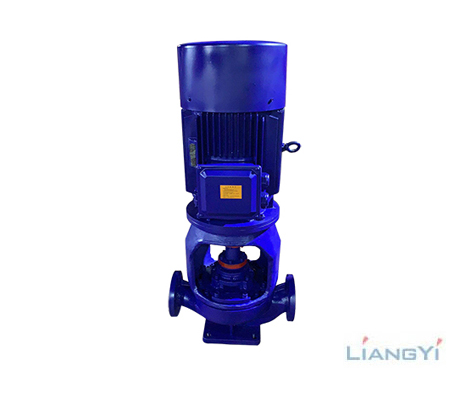

ISGB型便拆式立式管道離心泵是在ISG泵基礎上開發成功的一種結構新穎、技術先進的泵類產品。該立式泵在整體結構上進行大膽突破，采用獨立軸承體、泵軸支撐，解決了原來ISG立式泵靠電機加長軸支撐的不足之處；葉輪、泵體采用優秀水力模型設計制造，軸向力比ISG系列泵更；電機采用標準軸電機，解決原立式泵加長軸電機配套、更換難的問題，在對電機有特殊要求的情況下，選型配套非常方便；同時其便拆式的結構解決了更換大功率水泵的軸承，機械密封、葉輪、泵軸難的問題，維修保養的時候，拿掉加長聯軸器便可操作，無需拆卸泵體和管路，也無需挪動電機。該泵與同類產品相比，具有運轉更平穩，使用壽命更長，配套更方便，維護保養更輕松等優點。
結構圖：
1 泵體 2 放水塞 3 葉輪 4 機械密封 5 放氣閥 6 軸承體 7 軸承 8 泵軸 9 支架 10 電機 11 電機聯軸器 12 中間聯軸器 13 泵聯軸器 14 油杯 15 軸承壓蓋 16 泵蓋
型號意義:
例如 |
ISGB150-50(I)A |
ISGB |
便拆式管道離心泵 |
150 |
泵進出口口徑，mm |
50 |
泵的額定揚程，m |
(I) |
擴流標志 |
A |
葉輪切割標志；利用離心泵相似定律，切割葉輪直徑，獲得需要的參數 |
